Informazioni di Base.
Model No.
LH2000-2540-25
Type
Pipe Welding Machine
d.e.
711 mm
spessore
8-25 mm
peso massimo della bobina
35 tonnellate
materiale
q235
larghezza bobina
800 mm
d.e. bobina
1500 mm
diam. int. bobina
610 mm
Pacchetto di Trasporto
in Nude
Marchio
HUAYE
Origine
China
Capacità di Produzione
15-30/Year
Descrizione del Prodotto

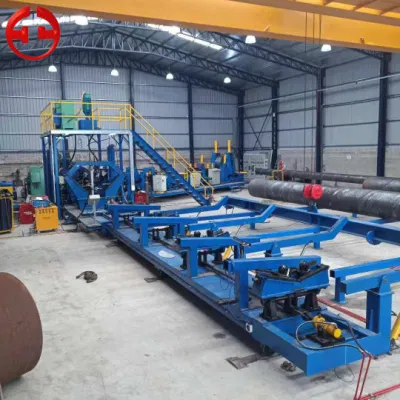

Introduzione: Le attrezzature per la produzione di tubi saldati a spirale vengono utilizzate principalmente per produrre tubi in acciaio a spirale. Le bobine di acciaio vengono dispiegate e livellate dalla lamella a spirale per tubi saldati, quindi vengono inviate alla macchina formatrice con un certo angolo. A complemento di un certo angolo, i tubi continui sono formati nella macchina di laminazione a tre rulli. La saldatura continua a spirale viene eseguita da una saldatrice ad arco sommerso.
I prodotti tubi saldati a spirale possono essere utilizzati in servizi di trasmissione di fluidi e supporti di struttura ordinaria.
Progetto di riferimento
TheΦ2200 × 22mm spiralato saldò la filiera in acciaio in nastro di acciaio che è formato da macchina di formatura per fare tubo a spirale saldato. Il mulino a tubi con saldatura a spirale Φ406-Φ2200 applica il mulino a battente anteriore. I tubi saldati a spirale sono principalmente utilizzati come condutture di mandata per petrolio, gas naturale, acqua, gas di carbone, nonché tubi strutturali e tubi di impilamento.
Parti della macchina nella linea di lavoro
1) non avvolto
2) macchina per pacciatura e livellamento
3) rollio manuale/elettrico
4) macchina per taglio e saldatura di testa
5) taglio rotante
6) macchina di consegna
7) scheda di guida
8) unità di formatura
9) Ponte anteriore
10) dispositivo di saldatura interno/esterno
11) Ponte posteriore
12) fresa per sega volante
13) parti sepolte
14) impianto idraulico
15) impianto elettrico
16) saldatrice interna/esterna
17) vettura di saldatura di testa
18) taglierina per plasma
19) dispositivo di lavorazione del flusso di saldatura
20) macchina per smussatura e affaccio
21) tester idraulico
22) attrezzatura di finitura
Modello
